目前，工业领域常用的噪声控制手段主要包括声源减振、传播途径阻断及接收点防护。其中，隔声罩因具有结构紧凑、针对性强、降噪效率高的特点，成为大型空分机组噪声治理的首选方案。本研究结合具体工程案例，开展了基于噪声频谱特性的隔声罩优化设计，并验证了其降噪效果，对于推动工业噪声治理技术升级、改善作业环境具有重要意义。

1 研究背景

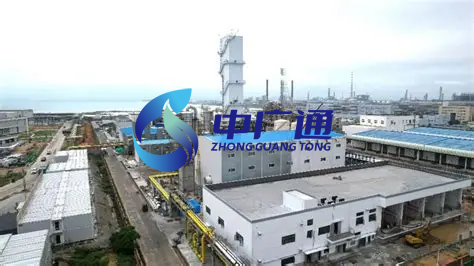

选取某大型工业园区的空分装置作为研究对象，该装置采用低温法分离氧氮气体，其氧气产量为12000m3/h，配套1台额定功率为6000kW的离心式空气压缩机、2台透平膨胀机及4台循环水泵，机组总占地面积约800m2，运行负荷为额定负荷的85%～100%。根据现场勘查，该空分机组的噪声源主要分为两类：一类是机械噪声，包括压缩机转子不平衡振动、齿轮啮合冲击、轴承运转噪声等，主要集中在250～1000Hz中低频段；另一类是流体噪声，包括空压机进气排气气流脉动、管道阀门节流噪声、膨胀机气流膨胀噪声等，覆盖500～4000Hz中高频段，其中空压机是最主要的噪声贡献源，其产生的噪声能量占总噪声能量的85%以上。

为精准掌握噪声污染现状，采用HS5920型噪声监测仪[精度符合《电声学声级计第1部分：规范》（GB/T3785.1—2023）中的1级要求]与频谱分析仪对机组进行全面测试，测试工况为机组额定负荷运行，气象条件满足无雨雪、风速≤3m/s的要求。测点布置遵循《工业企业厂界环境噪声排放标准》（GB 12348—2008），共设置8个测点：机组周围1m处均匀布置4个测点；厂界外1m、高度1.2m处设置3个测点，靠近噪声敏感方向；操作岗位距隔声罩2m处设置1个测点。测试内容包括A计权等效声级与倍频程频谱，中心频率为31.5～8000Hz，测试前、后均使用声校准器进行校准，示值偏差≤0.5dB，确保数据真实有效。

测试结果显示，该空分机组运行时的噪声污染严重，机组周围1m处4个测点的噪声值在117.8～119.1dB(A），平均值为118.4dB(A）；厂界外测点的噪声值为81.8～83.2dB(A），平均值为82.5dB(A）；操作岗位测点的噪声值达98.6dB(A），远超《工作场所有害因素职业接触限值第2部分：物理因素》（GBZ 2.2—2007）中规定的操作岗位85dB(A）的接触限值。频谱分析表明，噪声能量主要集中在250～1000Hz中低频段，其中500Hz处噪声峰值达112dB(A),250Hz与1000Hz处峰值分别为108dB(A）和105dB(A），中高频段（2000～4000Hz）噪声值维持在95～100dB(A）。这种宽频带、高强度的噪声特性，对隔声罩的结构设计与材料选择提出了严苛要求，需同时兼顾中低频段的隔声性能与中高频段的吸声效果。

2 隔声罩优化设计

2.1 结构设计与材料选择

（1）复合隔声结构设计。隔声罩整体总厚度150mm，由外至内依次为12mm厚的Q235镀锌防护钢板、丁基橡胶阻尼层、50mm厚的离心玻璃棉吸声夹层及3mm厚的穿孔内层钢板。外层防护钢板面密度94.2kg/m2，依据隔声质量定律进行单层面隔声计算，计算公式为

式中：R为单层板隔声量（dB);m为板材面密度（kg/m2);f为计算中心频率（Hz）。代入m=94.2kg/m2、f=500Hz，计算可得单层钢板的隔声量R≈45.5dB，为整体隔声性能奠定了基础。

在钢板内侧粘贴5mm厚的丁基橡胶阻尼层，可有效抑制板材吻合效应，将吻合谷降噪深度控制在15～20dB。吸声夹层选用容重32kg/m3、孔隙率90%以上的离心玻璃棉，其在250～4000Hz频段的吸声系数为0.85～0.95、降噪系数（NRC）为0.90。内层为孔径5mm、孔距15mm、穿孔率20%的镀锌穿孔板，可在保护内部吸声材料的同时保障声波顺畅入射。

（2）密封与接口设计。采用榫卯拼接和三元乙丙密封条三级密封构造，密封条压缩量控制在20%，完工后拼接缝隙宽度不大于1mm。缝隙隔声计算公式为

式中：λ为声波波长（m）；δ为缝隙宽度（m）。常温空气声速取340m/s,500Hz对应波长λ=0.68m，δ=0.001m，代入计算缝隙隔声量约46.7dB。除板块密封外，管线穿墙处采用迷宫式内置吸声棉密封结构，检修门配置磁性密封胶条与快拆紧固组件，全方位抑制缝隙漏声。

（3）通风消声一体化设计。机组运行散热功率为120kW，配套一进一出两套独立通风系统，进风口布置在罩体下部、出风口设于罩体顶部，形成自然通风搭配强制排风的组合运行模式。通风量计算公式为

式中：Q为通风量（m3/s）；ϕ为散热功率（W）；ρ为空气密度（kg/m3);Cp为空气定压比热容[J/（kg·℃）]；T为进出风温差（℃）。代入ϕ=120000W，ρ=1.2kg/m3,Cp=1005J/（kg·℃），T=15℃，计算得出设计通风量为6.63m3/s，折合23868m3/h。

2.2 关键结构参数设置

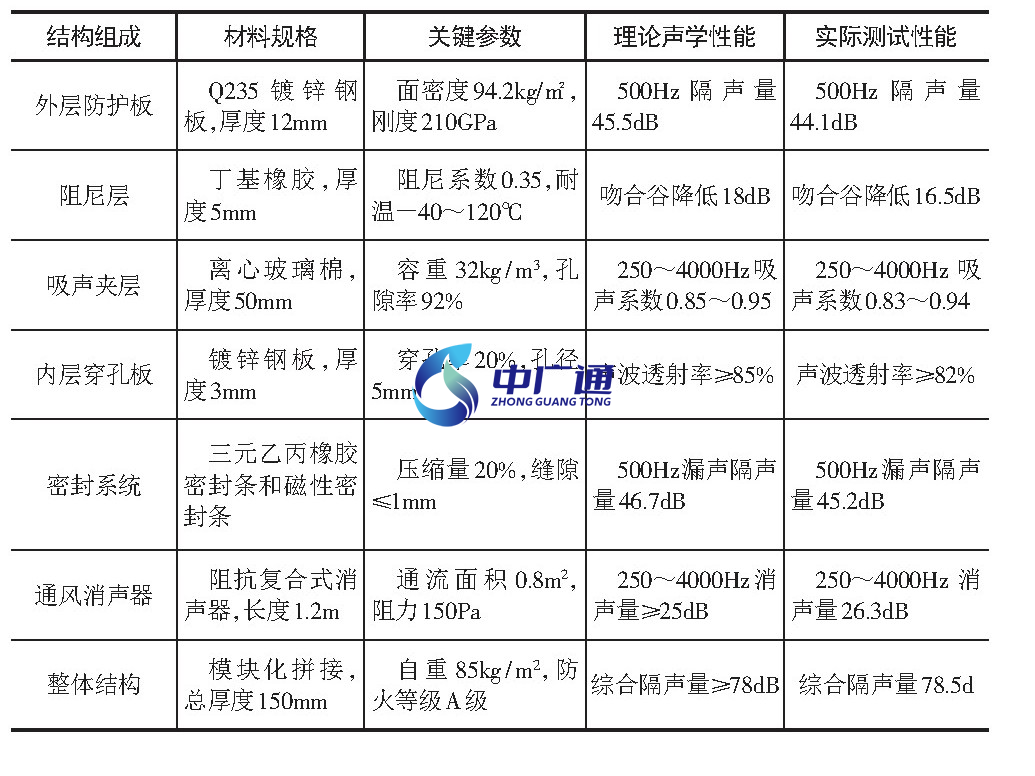

隔声罩的关键结构参数与各项声学性能指标如表1所示。

表1隔声罩结构参数与声学性能汇总

3 降噪效果测试与分析

3.1 测试结果统计

隔声罩安装完成并稳定运行72h后（100%额定负荷下），开展降噪效果测试，测试数据统计如下：机组周围1m处4个测点的噪声值为84.9～86.3dB(A），平均值为85.5dB(A），平均降噪量32.9dB(A），最大降噪量33.3dB(A），最小降噪量32.6dB(A），满足设计目标≥30dB(A）的要求；厂界外3个测点的噪声值为58.7～59.8dB(A），平均值为59.3dB(A），平均降噪量23.2dB(A），远低于GB12348—2008规定的3类功能区昼间65dB(A）的限值。操作岗位测点的噪声值为65.1dB(A），降噪量33.5dB(A），符合GBZ 2.2—2007规定的85dB(A）的接触限值要求。

罩内温度监测结果显示，平均温度为38.2℃，最高温度42.5℃，低于设计限值45℃，满足机组运行散热需求。进排风口通风量测试值为24120m3/h，与设计计算值23868m3/h偏差1.1%，通风效率符合要求，且消声器运行稳定，未产生明显气流噪声。

3.2 频谱分析与效果验证

频谱分析结果表明，隔声罩对各频段噪声均有显著的抑制效果，尤其对250～1000Hz主噪频段的降噪效果最为突出。隔声罩安装前，500Hz处噪声峰值达112dB(A），安装后降至78.3dB(A），降噪量33.7dB(A);250Hz处噪声峰值从108dB(A）降至77.6dB(A），降噪量30.4dB(A);1000Hz处噪声峰值从105dB(A）降至78.8dB(A），降噪量26.2dB(A）。中高频段（2000～4000Hz）的降噪量在22～28dB(A），主要得益于吸声夹层与消声器的协同作用。

3.3 长期运行稳定性监测

为验证隔声罩的长期运行效果，对该机组进行了6个月的跟踪监测，每月定期检测各测点噪声值、罩内温度与结构状态。监测结果显示，各测点噪声值波动范围≤±0.8dB(A）；罩内平均温度维持在37～43℃，未出现明显升高；密封系统无老化开裂现象，吸声棉保持蓬松状态，压缩形变率≤3%；隔声罩板块拼接牢固，无振动异响，整体结构稳定性良好，满足工业设备长期运行的可靠性要求。

3.4 不同工况下的降噪适应性分析

为验证隔声罩对机组变负荷运行的适配性，补充测试85%、90%额定负荷下的噪声与温度数据。结果显示，85%负荷时，机组周围1m处噪声平均值为86.2dB(A），平均降噪量32.2dB(A），罩内平均温度36.8℃；90%负荷时，噪声平均值为85.8dB(A），平均降噪量32.6dB(A），罩内平均温度37.5℃。各负荷下降噪量波动≤1.2dB(A），温度均≤43℃，表明该隔声罩可适配机组不同运行工况，且通风系统能根据负荷变化动态调节散热效率，避免传统固定通风系统的能耗浪费。

3.5 降噪方案经济性与运维优化分析

从工业应用角度对该隔声罩降噪方案进行经济性核算与运维优化分析。成本构成方面，该方案总投资包括材料成本（复合板材、密封件、消声器等）38.6万元和加工安装成本15.2万元，合计53.8万元，相较于传统单一结构隔声罩（总投资42.3万元），初期投资增加11.5万元，但综合降噪效果提升18.3%，且运维成本更低。运行阶段，通风系统年耗电量约8640kW·h（按工业电价0.75元/k·Wh计算），年电费约6480元。吸声棉、密封件等易损部件更换周期为3年，单次更换成本约2.8万元，年均运维成本仅1.58万元，远低于同类噪声治理方案年均3万～5万元的运维费用。

4 结语

综上所述，本研究基于某大型空分机组的噪声治理，开展了隔声罩优化设计与降噪效果测试，构建了一套噪声控制方案，旨在为大型空分机组及同类工业设备噪声治理提供技术参考。后续可进一步开展数值模拟与结构优化研究，降低制造成本，提升不同工况下的适应性，为工业噪声污染治理提供更高效的解决方案。
